最近店里不忙，正在逛空調維修論壇，“坤哥，在嗎？”我轉身看去，一位40多歲的老師傅，精神頭不錯，對我微笑，手里還捧著一塊空調電路板。乍一看，這塊板太熟悉了，格力掛機外機方板，心里想，小意思了，馬上手到病除。老師傅說到“坤哥，幫我看一下，格力這塊板子，報E6故障，我拆下來的，由于今天還要安裝空調，沒有時間修�！薄袄蠋煾�，您請坐，我現在幫你看”，我答應到。
話不多說，直接上維修臺，(此板為格力空調U酷系列外機板型號W8263K板號301383916) 連接好檢測儀、感溫包，上電開機，板上的指示燈一個都不亮，難道是開關電源有故障，但又想想，這種板開關電源壞的也不多呀？通電瞬間，聽到了繼電器的吸合聲，這說明開關電源工作是正常的，不然繼電器的指令哪里來！這故障，直接奔通訊電路，拿出了我的70元的高檔勝利表，測量A點和B點的電壓，結果為55.8伏，說明通訊供電就不用查了。表筆測量C點，此點電壓有擺動，說明CPU 52腳已經發送信號了。繼續測量E點，電壓也有擺動，說明Q132、R1315正常。是不是該查CPU的接收端了，D點一測，咦，問題來了，此點沒有擺動電壓，CPU 52腳既然發送了通訊信號，但是CPU 48腳沒有收到檢測儀的信號，很顯然，是接收電路出問題了。測量F點電壓，也是一個定值，難道是光耦U131？懷疑就換吧，分分鐘的事，換上了，怎么F點的電壓還是不跳變，那么問題來了，CPU既然發送了信號，為什么接收腳沒有收到信號呢？

沉思片刻，繼續分析，E點既然有正常的跳變電壓，那就說明R1315、Q132正常，不用懷疑，問題會出在哪里呢，是R1315阻值不正常嗎？好，上勝利表2K檔，在線測量R1315為995歐，電阻原標識是1000歐，也正常呀，通訊電路修了這么多，這種情況還是第一次見，小師傅遇上新問題了，索性把勝利表扔在一邊，直接把咱的大神請上來，2000多的示波器，閃亮登場。

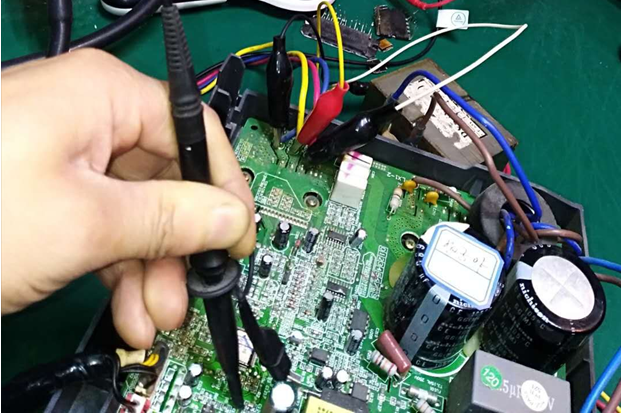

先測量C點波形，方波很正點呀，確定CPU發送信號了。接著測量E點，一測嚇一跳，一條直線沒有波。現在問題簡單了，就兩個原件，Q132、R1315，直接用烙鐵跳掉R1315，找個1000歐的電阻換上，還準備動用示波器呢，突然間，紅黃綠三燈歡快的跳舞了，看來復活了，接上三個負載燈泡，同時點亮了。鄙人技術不行，一個小問題，走了這么多彎路。
這空調是通訊故障，由于CPU 52腳的發送電阻性能不良引起CPU 48腳接收端收不到通信信號，所以報通信故障代碼E6。為了讓大家伙看明白，本人特意手繪了一張草圖和一張格力通訊波形圖片。當然，在遇到格力空調顯示E6故障，首先要檢查下空調室內外機的黑色連接線是否松脫。沒有的話，最好還是找格力空調售后上門維修。
